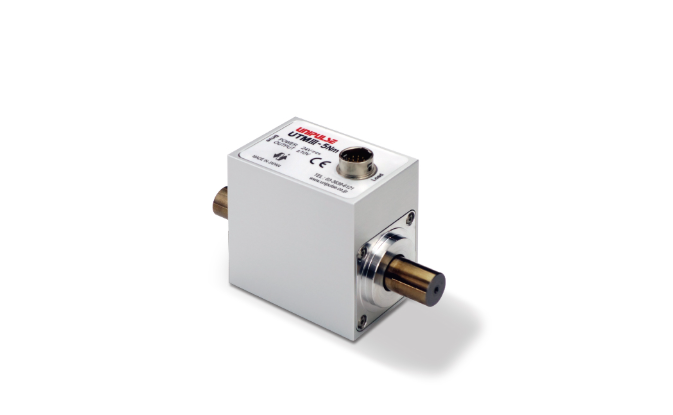

日本UNIPLUS 優尼帕斯UTM扭矩傳感器
產品型號：UTMⅢ
產品品牌：UNIPLUS
產品簡介：
與UTMⅡ相比，大幅降低了徑向力、軸向力以及高速旋轉時對精度的影響
可支持40000 rpm(0.05 ～ 10 N m）
0.05 ～ 10000 N m 17種規格
模擬頻寬5 kHz(采樣頻率20 kHz)的響應性能
允許過載500%
扭矩輸出±10 V
RS-485通訊數字信號輸出
可將軸變更為中空軸(0.5 ～ 10 N m)
不需要更換扭矩傳感器！可測量兩個量程進行切換。(選件)
?2 N m ←→ 0.1 N m ?5 N m ←→ 0.25 N m ?10 N m ←→ 0.5 N m
可通過外部信號數字歸零
旋轉信號脈沖輸出(1轉輸出4個脈沖)
可支持60脈沖/旋轉(0.05 ～ 10 N m)
日本UNIPLUS 優尼帕斯UTM扭矩傳感器

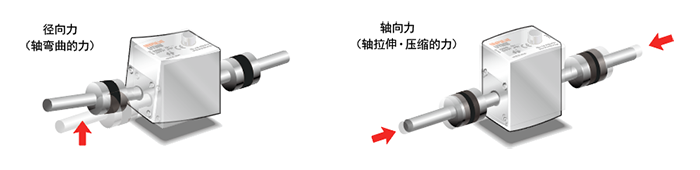

大幅減小了徑向力和軸向力對扭矩有效精度的影響。
■ 為扭矩傳感器會受到扭矩以外的力呢？

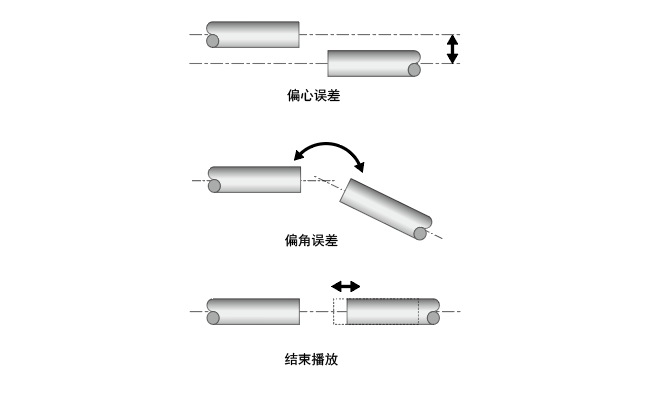

在測量扭矩連接軸時，無論如何都會發生下圖所示的軸心誤差。
聯軸器是一種可以吸收這種不對中引起的徑向力和軸向力的產品，
但是它又不能完全吸收，還是會影響扭矩檢測。
< 軸安裝時的主要誤差 >
■ 實驗數據
上圖表示固定額定扭矩2 N m的扭矩傳感器一側的軸端，在軸的另一側的軸端通過軸承負載7 N的徑向負載時的輸出變化。
輸出隨旋轉角度而變化。
與以往的扭矩傳感器約0.1%的輸出變化相對，UTMⅢ為0.01%以下的變化。
